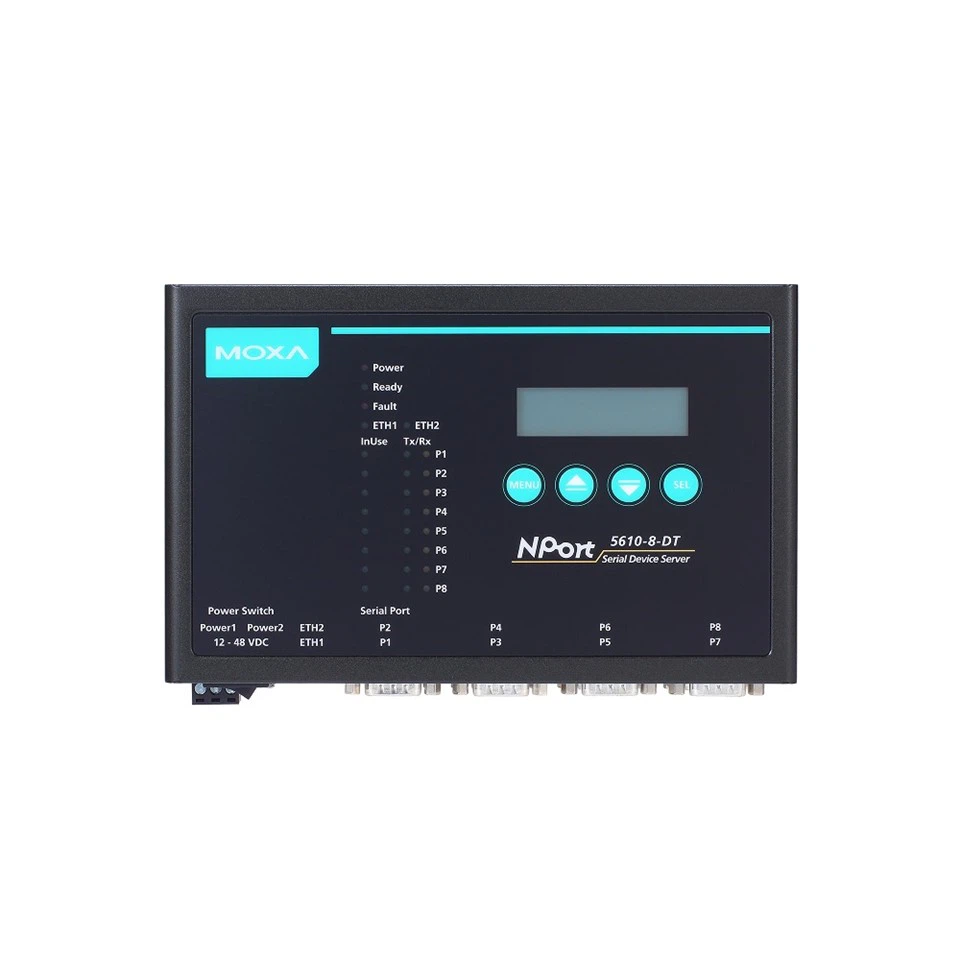

MOXANport 5610-8- dt8- port RS -232/422/485 RackMount Servers Servers
Wstęp
Dzięki serii MOXA NPORT 5610-8- DT Rackmount, chronisz nie tylko obecną inwestycję sprzętową, ale także pozwalają na przyszłą ekspansję sieci, scentralizując zarządzanie urządzeniami szeregowymi i dystrybuując hosty zarządzania w sieci.
Cechy I Korzyści
- Standard 19- cal standmount rozmiar
- Łatwa konfiguracja adresu IP z panelem LCD (z wyłączeniem modeli o szerokiej temperaturze)
- Konfiguruj przez Telnet, Web Browser lub Windows Utility
- Tryby gniazd: TCP Server, TCP Client, UDP
- SNMP MIB-II do zarządzania siecią
- Uniwersalny zasięg wysokiego napięcia: od 100 do 240 VAC lub 88 do 300 VDC
- Popularne zakresy niskiego napięcia: ± 48 VDC (20 do 72 VDC, -20 do -72 VDC)
Sieć Gotowość Do w górę Do 8 Seryjny Urządzenia
Potrzebna jest tylko podstawowa konfiguracja z MOXA NPORT 5610-8- DT, aby podłączyć do 8 urządzeń szeregowych do sieci Ethernet.
19- cal Rackmount Urządzenie Serwer
MOXA NPORT 5610-8- serwery urządzeń DT są wyposażone w diody LED TX/RX dla portów szeregowych na przednim panelu i 8 złączy portu szeregowego RJ45 na tylnym panelu. To sprawia, że serwery urządzeń MOXA NPORT 5610-8- DT są odpowiednie dla standardowego 19- calowego stojaka, umożliwiając uproszczenie zadań operacyjnych, konserwacyjnych i administracyjnych.
Prawdziwy Com/tty Porty
Dostarczane są realne sterowniki COM/TTY, aby wykonać porty szeregowe na moxa nport 5610-8- DT rozpoznawalne jako realne porty COM według systemu Windows lub prawdziwe porty Tty autorstwa Linux. Oprócz wspierania podstawowej transmisji i odbioru danych sterowniki NPORD obsługują również sygnały sterujące RTS, CTS, DTR, DSR i DCD.
PROWADZONY Wskaźniki Do Łatwość Twój Konserwacja Zadania
LED systemu, szeregowe diody LED TX/RX i diody Ethernet (znajdujące się na złączu RJ45) stanowią doskonałe narzędzie do podstawowych zadań konserwacyjnych i pomaga inżynierom analizować problemy w terenie. Diody LED nie tylko wskazują na obecny status systemu i sieci, ale także pomagają inżynierom terenowym monitorować status załączonych urządzeń szeregowych.
Nastawny Zakończenie I Ciągnąć Wysoki/niski Rezystory
Podczas stosowania rezystorów terminacyjnych w celu zapobiegania odbiciu sygnału szeregowego ważne jest prawidłowe ustawienie wysokich/niskich rezystorów, aby sygnał elektryczny nie był uszkodzony. Ponieważ żaden zestaw wartości rezystora nie jest powszechnie kompatybilny dla wszystkich środowisk, MOXA NPORT 5610-8 ma przełączniki DIP na dolnym panelu do ustawiania zakończenia i wyciągania wartości wysokich/niskich rezystorów.
Wygląd
 |
Specyfikacje
Ethernet Interfejs
|
10/100baset (x) Porty (RJ45 złącze) |
1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Magnetyczny Izolacja Ochrona |
1,5 kV (wbudowane) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Optyczny Błonnik |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ethernet Oprogramowanie Cechy
|
Konfiguracja Opcje |
Konsola Telnet Konsola internetowa (HTTP/HTTPS) narzędzie Windows |
|
Kierownictwo |
ARP BOOTP Klient DHCP DNS HTTP HTTPS ICMP IPv4 LLDP RFC2217 RTELNET PPP SLIP SMTP SNMPV1/V2C TCP/IP Telnet UDP |
|
Filtr |
IGMP V1/V2C |
|
Okna Prawdziwy Com Kierowcy |
Windows 11/10/8.1/8/7/vista/xp/me/98/95 Windows Server 2 0 22/2 0 19/2016/2012 R2/2012/2008 R2/88/2003 Windows Embedded CE 6.0/5.0, Windows XP osadzony |
|
Linux Prawdziwy Tty Kierowcy |
Wersje jądra 6.x, 5.x, 4.x, 3.x, 2.6.x i 2.4.x |
|
Naprawił Tty Kierowcy |
Wersje macOS: 11.x, 10.12 do 10.15 |
|
Oparte na ARM® Platforma Wsparcie |
Kernel Linux 5.x/4.x |
|
Faktyczny Maszyna |
VMware ESXI (Windows 11/10) VMware Fusion (Windows on MacOS 10.12 do 11.x) Parallels Desktop (Windows on MacOS 10.12 do 11.x) |
|
Android API |
Android 3.1.x i później |
|
CzasKierownictwo |
Sntp |
Bezpieczeństwo Funkcje
|
Uwierzytelnianie |
Lokalna baza danych |
|
Szyfrowanie |
Https AES -128 RSA -1024 SHA -1 SHA -256 |
|
Bezpieczeństwo Protokoły |
HTTPS (TLS 1.2) Snmpv3 |
Seryjny Interfejs
|
Złącze |
8- Pin RJ45 |
|
NIE. z Porty |
8 lub 16 portów |
|
Seryjny Standardy |
Modele nport 5610: RS -232 Nport 5630 Modele: rs -422, rs -485 Nport 5650 Modele: rs -232, rs -422, rs -485 |
|
Działanie Tryby |
Wyłączony Modem Ethernet Połączenie pary Prawdziwy com Odwrotna telnet RFC2217 Klient TCP Serwer TCP UDP |
|
Baudrate |
Obsługuje standardowe BAUDRATE (jednostka=BPS): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230,4k, 460,8k, 921,6k |
|
Dane Bity |
5, 6, 7, 8 |
|
Zatrzymywać się Bity |
1, 1.5, 2 |
|
Parytet |
Brak, nawet, dziwne, przestrzeni, Mark |
|
Przepływ Kontrola |
Nic Rts/cts (tylko rs -232) Dtr/dsr (tylko RS -232) Xon/xoff |
|
Ciągnąć Wysoki/niski Rezystor Do Rs-485 |
1 kilo-ohm, 150 kilogramów |
|
Terminator Do Rs-485 |
120 omów |
|
RS -485 Dane Kierunek Kontrola |
Automatyczna kontrola kierunku danych (ADDC) |
Seryjny Sygnały
|
Rs-232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
Rs-422 |
Tx+, tx-, rx+, rx-, gnd |
|
RS -485-4w |
Tx+, tx-, rx+, rx-, gnd |
|
RS -485-2w |
Dane+, dane, gnd |
Moc Parametry
|
Wejście Aktualny |
Nport 5610-8-48 v/16-48 v: 135 mA @ 48 VDC Nport 5650-8- hv-t/16- hv-t: 152 Ma @ 88 VDC Nport 5610-8/16: 141 Ma @ 100 VAC Nport 5630-8/16: 152 Ma @ 100 VAC Nport 5650-8/8- t/16/16- t: 158 mA @ 100 VAC Nport 5650-8- m-sc/16- m-sc: 174 mA @ 100 VAC Nport 5650-8- s-sc/16- s-sc: 164 mA @ 100 VAC |
|
Wejście Woltaż |
Modele HV: 88 do 300 VDC Modele prądu przemiennego: od 100 do 240 VAC, 47 do 63 Hz Modele DC: ± 48 VDC, 20 do 72 VDC, -20 do -72 VDC |
Niezawodność
|
Automatyczny wyzwalacz ponownego uruchomienia |
Wbudowany WDT |
Fizyczny Charakterystyka
|
Mieszkania |
Metal |
|
Instalacja |
19- calowe montaż stojaka |
|
Wymiary (z uszy) |
480 x 45 x 198 mm (18,90 x 1,77 x 7,80 cala) |
|
Wymiary (bez uszy) |
440 x 45 x 198 mm (17,32 x 1,77 x 7,80 cala) |
|
Waga |
Nport 5650-16- hv-t: 3820 g (8,42 funta) Nport 5650-8- hv-t: 3720 g (8,20 funta) Nport 5610-16-48 v: 3 260 g (7,19 funta) Nport 5610-8-48 v: 3160 g (6,97 funta) Nport 5630-16: 2 560 g (5,64 funta) Nport 5630-8/5650-16/5650-16- t: 2 510 g (5,53 funta) Nport 5650-16- s-sc: 2500 g (5,51 funta) Nport 5610-16: 2490 g (5,49 funta) Nport 5650-8- s-sc/5650-16- m-sc: 2440 g (5,38 lb) Nport 5610-8: 2 290 g (5.05 funtów) Nport 5650-8- m-Sc: 2380 g (5,25 funta) Nport 5650-8/5650-8- t: 2310 g (5.09 lb) |
|
Interaktywny Interfejs |
Wyświetlacz panelu LCD (tylko standardowe modele temperatury) Przyciski do konfiguracji (tylko standardowe temperatury) |
Środowiskowy Limity
|
Operacyjny Temperatura |
Standardowe modele: 0 do 60 stopni (32 do 140 stopni f) Szeroka temperatura. Modele: -40 do 75 stopni (-40 do 167 stopnia f) Wysokie napięcie szerokie temperatura. Modele: -40 do 85 stopni (-40 do 185 stopnia f) |
|
Składowanie Temperatura (pakiet dołączony) |
Standardowe modele: -20 do 70 stopni (-4 do 158 stopnia f) Szeroka temperatura. Modele: -40 do 75 stopni (-40 do 167 stopnia f) Wysokie napięcie szerokie temperatura. Modele: -40 do 85 stopni (-40 do 185 stopnia f) |
|
Otoczenia Względny Wilgotność |
5 do 95% (niekondensowanie) |
Standardy I Certyfikaty
|
EMC |
EN 55032/35 |
|
Emi |
CISPR 32, FCC Part 15B klasa A |
|
EMS |
Nport 5650-8/16 Modele: IEC 61000-4-2 esd: kontakt: 8 kv; Powietrze: 15 kV IEC 61000-4-3 RS: 80 MHz do 1 GHz: 10 V/m IEC 61000-4-4 eft: Power: 4 kv; Sygnał: 2 kV IEC 61000-4-5 surge: Power: 2.5 kV; Sygnał: 1 kV IEC 61000-4-6 CS: 150 kHz do 80 MHz: 3 v/m; Sygnał: 3 v/m IEC 61000-4-8 IEC 61000-4-11 Nport 5650-8/16- modele HV: IEC 61000-4-2 esd: kontakt: 4 kv; Powietrze: 8 kV IEC 61000-4-3 RS: 80 MHz do 1 GHz: 3 v/m IEC 61000-4-4 eft: Power: 4 kv; Sygnał: 2 kV IEC 61000-4-5 surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz do 80 MHz: 3 v/m; Sygnał: 3 v/m IEC 61000-4-8 |
|
Bezpieczeństwo |
Ul 62368-1 |
|
Medyczny |
EN 55011: 2007+ A2: 2007 Klasa A (grupa 1) EN 60601-1-2: 2007 |
MTBF
|
Czas |
Nport 5610-8: 903 009 godz. Nport 5610-8-48 v: 892,692 godziny Nport 5630-8: 844,009 godz. Nport 5650-8- t: 776,469 godz. Nport 5650-8: 754 927 HRS Nport 5650-8- m-sc/8- s-sc: 738,291 godz. Nport 5650-8- hv-t: 716,168 HRS Nport 5610-16-48 v: 693 529 godzin Nport 5610-16: 680,154 godziny Nport 5630-16: 618,263 godziny Nport 5650-16: 525,107 godz. Nport 5650-16- t: 533 046 godzin Nport 5650-16- m-sc/16- s-sc: 517,019 godz. Nport 5650-16- hv-t: 506,093 godziny |
|
Standardy |
Modele HV: Telcordia (Bellcore) Standard TR/SR Wszystkie inne modele: MIL-HDBK -217 f |
Pakiet Zawartość
|
Urządzenie |
Serwer urządzeń 1 x NPORS 5600 |
|
Instalacja Zestaw |
Zestaw do montażu w szafie 1 x |
|
Kabel |
1 x przewód zasilający, odpowiedni dla twojego regionu (modele prądu przemiennego) |
|
Dokumentacja |
1 x Szybka instalacja 1 x karta gwarancyjna |
Wymiary
 |
Zamawianie Informacja
|
Model Nazwa |
Ethernet Interfejs Złącze |
Interfejs szeregowy |
NIE. z Seryjny Porty |
Operacyjny Temp. |
Wejście Woltaż |
|
Nport 5610-8 |
8- Pin RJ45 |
RS -232 |
8 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5610-8-48 v |
8- Pin RJ45 |
RS -232 |
8 |
0 do 60 stopni |
± 48 VDC |
|
Nport 5630-8 |
8- Pin RJ45 |
RS -422/485 |
8 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5610-16 |
8- Pin RJ45 |
RS -232 |
16 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5610-16-48 v |
8- Pin RJ45 |
RS -232 |
16 |
0 do 60 stopni |
± 48 VDC |
|
Nport 5630-16 |
8- Pin RJ45 |
RS -422/485 |
16 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5650-8 |
8- Pin RJ45 |
RS -232/422/485 |
8 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5650-8- m-sc |
Wielopommowy SC |
RS -232/422/485 |
8 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5650-8- s-sc |
SC z pojedynczego światłowodu |
RS -232/422/485 |
8 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5650-8- t |
8- Pin RJ45 |
RS -232/422/485 |
8 |
-40 do 75 stopni |
100-240 Vac |
|
Nport 5650-8- hv-t |
8- Pin RJ45 |
RS -232/422/485 |
8 |
-40 do 85 stopni |
88-300 vdc |
|
Nport 5650-16 |
8- Pin RJ45 |
RS -232/422/485 |
16 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5650-16- m-sc |
Wielopommowy SC |
RS -232/422/485 |
16 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5650-16- s-sc |
SC z pojedynczego światłowodu |
RS -232/422/485 |
16 |
0 do 60 stopni |
100-240 Vac |
|
Nport 5650-16- t |
8- Pin RJ45 |
RS -232/422/485 |
16 |
-40 do 75 stopni |
100-240 Vac |
|
Nport 5650-16- hv-t |
8- Pin RJ45 |
RS -232/422/485 |
16 |
-40 do 85 stopni |
88-300 vdc |
Akcesoria (sprzedany osobno)
Kable
|
Cbl-rj45f 25-150 |
8- Pin RJ45 do żeńskiego kabla szeregowego DB25, 1,5 m |
|
Cbl-rj45f 9-150 |
8- Pin RJ45 do żeńskiego kabla szeregowego DB9, 1,5 m |
|
CBL-RJ45M 9-150 |
8- Pin RJ45 do męskiego kabla szeregowego DB9, 1,5 m |
|
Cbl-rj45sf 9-150 |
8- Pin RJ45 do żeńskiego kabla szeregowego DB9 z osłoną, 1,5 m |
|
Cbl-rj45sf 25-150 |
8- Pin RJ45 do żeńskiego kabla szeregowego DB25 z osłoną, 1,5 m |
|
CBL-RJ45SM 25-150 |
8- Pin RJ45 do męskiego kabla szeregowego DB25 z osłoną, 1,5 m |
|
CBL-RJ45SM 9-150 |
8- Pin RJ45 do męskiego kabla szeregowego DB9 z osłoną, 1,5 m |
|
Cbl-f9m 9-150 |
Kabel seryjny DB9 do DB9, 1,5 m |
|
Cbl-f9m 9-20 |
Kabel seryjny DB9 do DB9, 20 cm |
|
Cbl-rj458p -100 |
8- Kabel Ethernet PIN RJ45 CAT5, 1 m |
Złącza
|
ADP-RJ458P-DB9F |
Złącze DB9 do RJ45 |
|
ADP-RJ458P-DB9M |
RJ45 do męskiego złącza DB9 |
Moc Spodnie sztruksowe
|
Pwc-c13au -3 b -183 |
Przewód zasilający z wtyczką australijską (au), 1,83 m |
|
Pwc-c13cn -3 b -183 |
Przewód zasilający z wtyczką z trzema poradami (CN), 1,83 m |
|
Pwc-c13eu -3 b -183 |
Przewód zasilający z wtyczką Europy kontynentalnej (UE), 1,83 m |
|
Pwc-c13jp -3 b -183 |
Przewód zasilający z wtyczką Japonii (JP), 7A/125 V, 1,83 m |
|
Pwc-c13uk -3 b -183 |
Przewód zasilający z Wielką Brytanią (Wielka Brytania) Plug, 1,83 m |
|
Pwc-c13us -3 b -183 |
Przewód zasilający z wtyczką Stanów Zjednoczonych (US), 1,83 m |
Montowanie stojaków Zestawy
|
WK -45-01 |
Zestaw do montażu w szafie, 2 płyty w kształcie litery L, 8 śrub, 45 x 57 x 2,5 mm |
